  在资料拉伸紧缩、构件静动态加载、冲击振荡、力 / 扭矩传感器标定等力学测验项目中，应变收集质量直接决议实验成果牢靠性。应变片与桥式传感器输出多为毫伏级弱小差分信号，长距离布线、环境和温度动摇、桥路初始不平衡都会引进显着丈量差错，因而收集模块的同步功用、硬件调度才能、内置校准机制尤为要害。

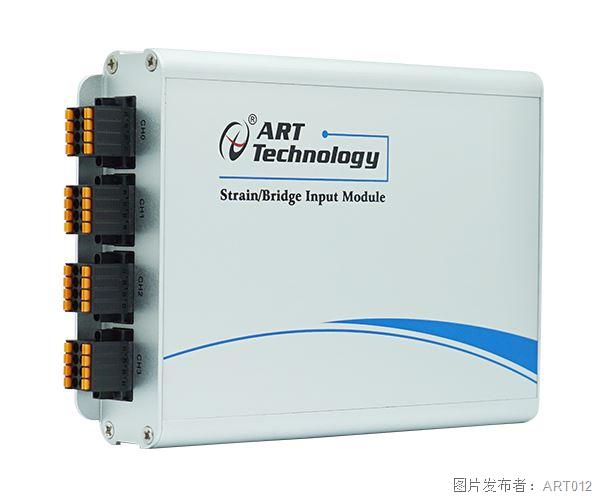

  USB8710 是一款依据惠斯通电桥原理开发的 4 通道 24bit 同步应变 / 桥收集模块，可给应变片、桥式传感器供给可编程鼓励电压，硬件完结信号扩大与滤波，输出原始电桥比率Vr，统筹静态慢采与高速动态收集。模块兼容多种桥路构型，内置零点、分流、远端补偿等校准功用，大大下降现场各类测验差错。下文结合工程实测场景，具体的介绍桥路选型规矩、校准操作关键以及标准化完好测验流程。

  USB8710 为 4 通道 24bit 同步应变 / 桥收集模块，依托惠斯通电桥原理完结力学弱小信号收集，适配应变片贴片测验以及制品桥式传感器丈量。

  可编程鼓励电压输出，拾取桥路弱小差分信号模块可为应变片、各类桥式传感器供给可编程鼓励源，精准捕捉毫伏级桥路差分信号。应变片受力形变发生的电阻改变非常细小，安稳可控的鼓励电压是确保丈量重复性的根底。

  硬件信号调度，输出原始电桥比率 Vr（V/V）信号扩大、模仿滤波悉数在硬件端完结，削减软件处理带来的噪声与时延。模块直接收集原始电桥比率 Vr，即桥路输出电压与鼓励电压比值。比率式丈量可以削弱鼓励电压动摇形成的丈量差错，提高长期实验安稳性。配套软件依据原始 Vr 数据，结合桥路模型实时换算应变值。

  多方法同步收集，静态动态场景全掩盖4 通道同步采样，确保多测点时序数据时刻对齐，消除通道间时序差错。既支撑低速静态应变长期监测，也支撑高速动态收集，同步记载多路测点应变时序曲线，可满意构件静载、疲惫、冲击、振荡等工况下的数据收集需求。

  桥路兼容性广，应变片与制品桥式传感器通用模块支撑张贴式电阻应变片建立 1/4 桥、半桥、全桥测验回路，也可直接对接制品全桥式力传感器、压力传感器、扭矩传感器。工程师可依据实验计划活络挑选计划：自研贴片实验建立应变片桥路；制品力学传感器直接接线运用，省去额定信号调度环节。

  多重内置校准机制，按捺现场测验差错集成失调零点校准、分流校准、远端感应补偿功用，针对性处理应变片贴片差错、接线初始不平衡、引线电阻压降、环境温漂、长线增益衰减等常见工程差错，显着提高现场实测精度。

  重要提示：模块输出应变值以及原始电桥比率 Vr，不直接核算应力。应力需求用户在后期数据处理阶段，结合被测资料弹性模量、泊松比，或同步收集的载荷数据自行换算。资料处于弹性区间时，可由应变结合弹性模量求解应力；进入塑性变形阶段，则需求合作全能实验机同步收集载荷，核算工程应力与实在应力。

  惠斯通电桥构型直接决议测验活络度、温度自补偿才能、接线工作量与差错水平，需求结合试样受力方法、测点数量、环境条件、传感器类型进行选型。应变片惯例可选阻值：120Ω、350Ω、1kΩ。120Ω 应变片运用最广泛；350Ω 功耗更低，长线kΩ 多用于高鼓励、低电流的高温或长距离布线场景，选型时鼓励参数需匹配应变片电阻。

  1/4 桥（单应变片）成本低、贴片工作量小，合适单向均匀应力场、气温改变陡峭的静态测验。缺陷是不具备主动温度补偿才能，长引线会引进引线电阻差错；长线场景可启用分流校准补偿增益，该桥路无需接入 RS 远端感应引脚。

  半桥（双应变片）可完结温度自补偿，丈量活络度高于 1/4 桥。多用于梁类曲折构件测验，一片应变片接受载荷应变，另一片作为温度补偿片；也可两片应变片感触反向应变，逐渐提高输出信号幅值。支撑分流校准，长引线场景可运用分流校准批改引线电阻带来的增益差错。

  全桥（四应变片 / 制品全桥传感器）丈量活络度最高，温度自补偿功用优异，按捺引线电阻作用最好。合适高精度动态测验、冲击、疲惫实验以及制品力、扭矩、压力传感器。硬件不支撑分流校准，长距离布线时，一定要运用 RS 远端感应引脚，消除线缆压降形成的鼓励差错。

  用于消除电桥初始不平衡零点。应变片张贴工艺、导线焊接、传感器本体都会带来初始零点偏移，有必要在试样加载之前履行失调清零。操作无需撤除传感器或应变片接线，在线完结零点置零。履行后设备将当前桥路状况界说为应变零点，收集数值代表加载发生的相对应变。每次从头接线、替换应变片、环境和温度大幅改变后，主张从头履行失调清零。

  分流校准归于硬件增益校准，仅支撑 1/4 桥、半桥方法，用于补偿引线电阻形成的增益差错。

  留意：分流校准与手动填写引线电阻两种补偿方法，二者只能挑选其一，不行一起启用，否则会形成过补偿，导致丈量成果失真。全桥方法硬件不支撑分流校准；长导线全桥测验，选用 RS 远端感应引脚消除引线压降。

  实验前期预备：桥路计划承认与应变片制备依据被测构件受力方法、载荷类型选定桥路计划，完结应变片张贴、固化与防护。核对应变片标称电阻、活络系数 GF，做好测点编号与实验记载。

  RS+、RS-：远端感应补偿引脚。导线较长时有必要接入 RS 远端感应，在传感器端收集鼓励电压，抵消线 桥惯例测验无需接 RS 引脚。 接线完结后查看绝缘，避免线间短路，承认焊点结实，避免测验进程信号跳变。

  软件参数装备，设备预热翻开配套收集软件，顺次设置桥路类型、应变片活络系数 GF、泊松比、鼓励电压、采样速率。设备主张通电预热 15 分钟，待电路温度安稳后，再展开校准与收集，下降温漂带来的零点漂移。

  零点与增益校准履行失调清零完结零点校准。长引线 桥测验，按需敞开分流校准完结增益差错补偿。

  有限点采样：设定固定采样时长或采样点数，收集完结主动中止，多用于短时刻静态、准静态力学实验；

  接连采样：不间断继续收集时序数据，适配振荡、冲击、疲惫等动态进程。支撑软件触发，也支撑外部数字边缘触发，可与实验机联动触发，完结载荷与应变同步记载。

  数据收集与后处理换算硬件收集原始电桥比率 Vr（V/V），配套软件依据所选桥路公式实时核算应变。

  塑性状况：应变与应力不再呈线性关系，需同步收集全能实验机载荷数据，结合试样尺度核算工程应力、实在应力。

  模块输出应变数据，应力核算归于后处理环节，实验前需预备好资料参数或同步收集载荷信号。

  应变收集的精度由收集硬件、桥路计划、现场接线、校准操作一起决议。USB8710 凭仗 24bit 同步收集才能、硬件信号调度和多方法校准机制，统筹静态与动态力学测验需求。在工程测验中，合理挑选桥路构型，标准完结零点与增益校准，做好线缆抗干扰办法，可以有用按捺引线电阻、温漂等各类差错，取得安稳牢靠的应变时序数据，为资料和结构力学实验供给较为牢靠的数据支撑。
